高纯石英砂坨料不透明问题的原因与解决办法

2025-02-22 10:48:30

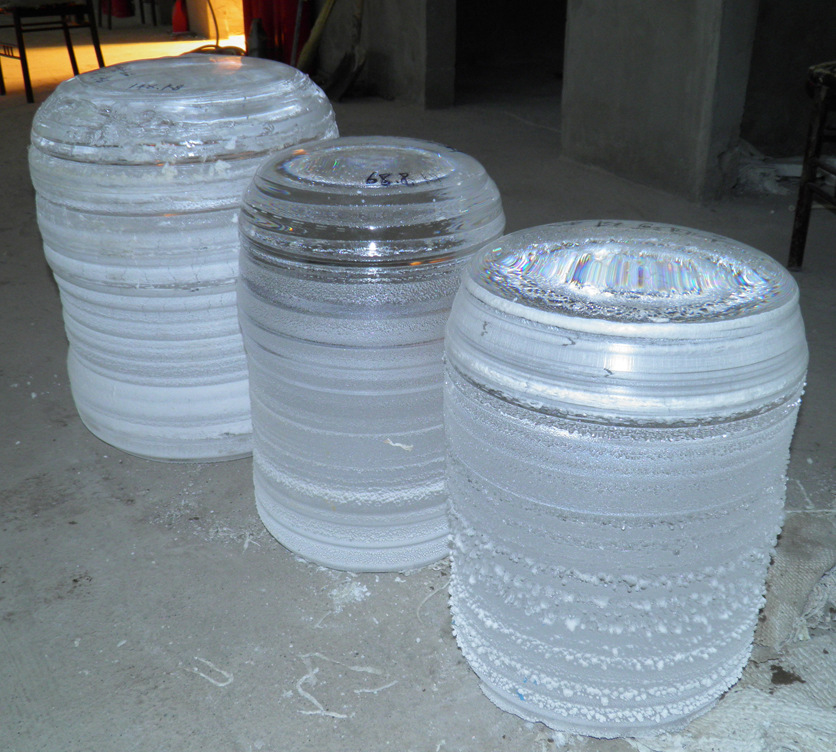

高纯石英砂坨料的不透明现象直接影响其在单晶硅生长、光导纤维等领域的应用性能。基于材料科学和工艺工程视角，以下从成因诊断、工艺优化、检测技术三方面展开深度解析，并提供可落地的技术方案。

一、成因诊断与关键控制点

1. 微观结构缺陷

晶界污染：高温成型时（>1600℃），碱金属离子（Na⁺、K⁺）沿晶界扩散，形成非晶态玻璃相（厚度>10nm），造成光散射。通过TOF-SIMS检测可发现晶界处Na含量>20ppm。

亚表面损伤层：金刚石线切割产生的微裂纹（深度>5μm），经酸洗后暴露形成光折射界面。建议改用激光切割（脉宽<10ps）降低损伤。

2. 杂质赋存状态异常

羟基（-OH）聚集：氢氧基团在坨料冷却时形成Si-OH…HO-Si氢键网络，红外光谱（FTIR）显示3400cm⁻¹处吸收峰强度>5%时，透光率下降显著。需控制熔融阶段水氧含量<1ppm。

过渡金属价态变化：Fe²+/Fe³+在可见光区产生d-d电子跃迁吸收（450nm蓝光、650nm红光），通过XPS检测Fe³+占比>30%时应启动还原性气氛处理。

1. 熔融成型革新

真空梯度熔炼：分三段控温（1650℃→1750℃→1700℃），配合10⁻³Pa真空度，使气泡直径<50μm的包裹体上浮排出，密度降至<0.1个/cm³。

电磁悬浮熔融：通过50kHz交变磁场实现无容器熔融，消除坩埚污染（Al₂O₃污染量可从200ppm降至<5ppm）。

2. 冷却制度设计

定向凝固技术：采用Bridgman法控制凝固速率（0.5-1mm/min），使晶体沿<0001>取向生长，晶界面积减少70%。

超临界CO₂淬火：在7.4MPa、31℃条件下冷却，利用超临界流体高扩散性实现均匀降温，表面应力<10MPa。

1. 在线监测系统

激光诱导击穿光谱（LIBS）：实时监测熔体Al、B含量（检测限达0.1ppm），与PLC联动调节加料速度。

同步辐射X射线成像：使用第三代光源（如上海光源BL13W1线站），实现5μm分辨率的三维包裹体分布重建。

2. 失效分析技术

共聚焦拉曼映射：建立石英玻璃的拉曼特征峰（465cm⁻¹）半高宽数据库，半高宽>8cm⁻¹时判定晶格畸变。

白光干涉仪：量化表面粗糙度参数Sa值，当Sa>0.2μm时触发抛光工序（采用CeO₂纳米抛光液）。

某光伏企业解决方案：

问题描述：坩埚用石英坨料在1550℃下出现局部乳白色雾化。

诊断结果：XRD显示方石英相含量>5%，EPMA检测到晶界处Ca富集（达80ppm）。

改进措施：

引入微波烧结（2.45GHz/5kW）促进相变均匀化，方石英相降至<1%

添加0.02%Y₂O₃晶界钉扎剂，Ca扩散系数降低两个数量级

效果：透光率从82%提升至91%，单晶硅位错密度下降40%

1. 智能化制造

基于数字孪生构建熔融过程多物理场模型（温度场+流场+应力场耦合），实现缺陷预测准确率>95%。

应用AI视觉系统（CNN算法）自动识别坨料表面缺陷，分类精度达99.7%。

2. 绿色制备技术

开发无氟酸洗工艺（采用H₂SO₄/H₂O₂体系），废水COD值从5000mg/L降至<100mg/L。

余热回收系统将熔融炉废气（800℃）用于原料烘干，能耗降低25%。

实施建议：

建议企业建立"原料-熔融-成型-后处理"全流程追溯系统，每批次产品同步留存三维CT扫描数据（层厚1μm），并结合JMP软件开展过程能力分析（要求CPK≥1.67）。对于高端半导体应用，推荐引入MBE（分子束外延）修复技术，在10⁻⁸Pa超高真空下修复表面悬键，使紫外截止波长<180nm。

总结：解决不透明问题需贯穿“原料-工艺-环境”全链条，通过技术创新（如微波酸浸、等离子处理）与精准控制（粒径、温度、洁净度），最终实现石英砂的“光学级”品质（雾度<5%，透光率>92%）。
